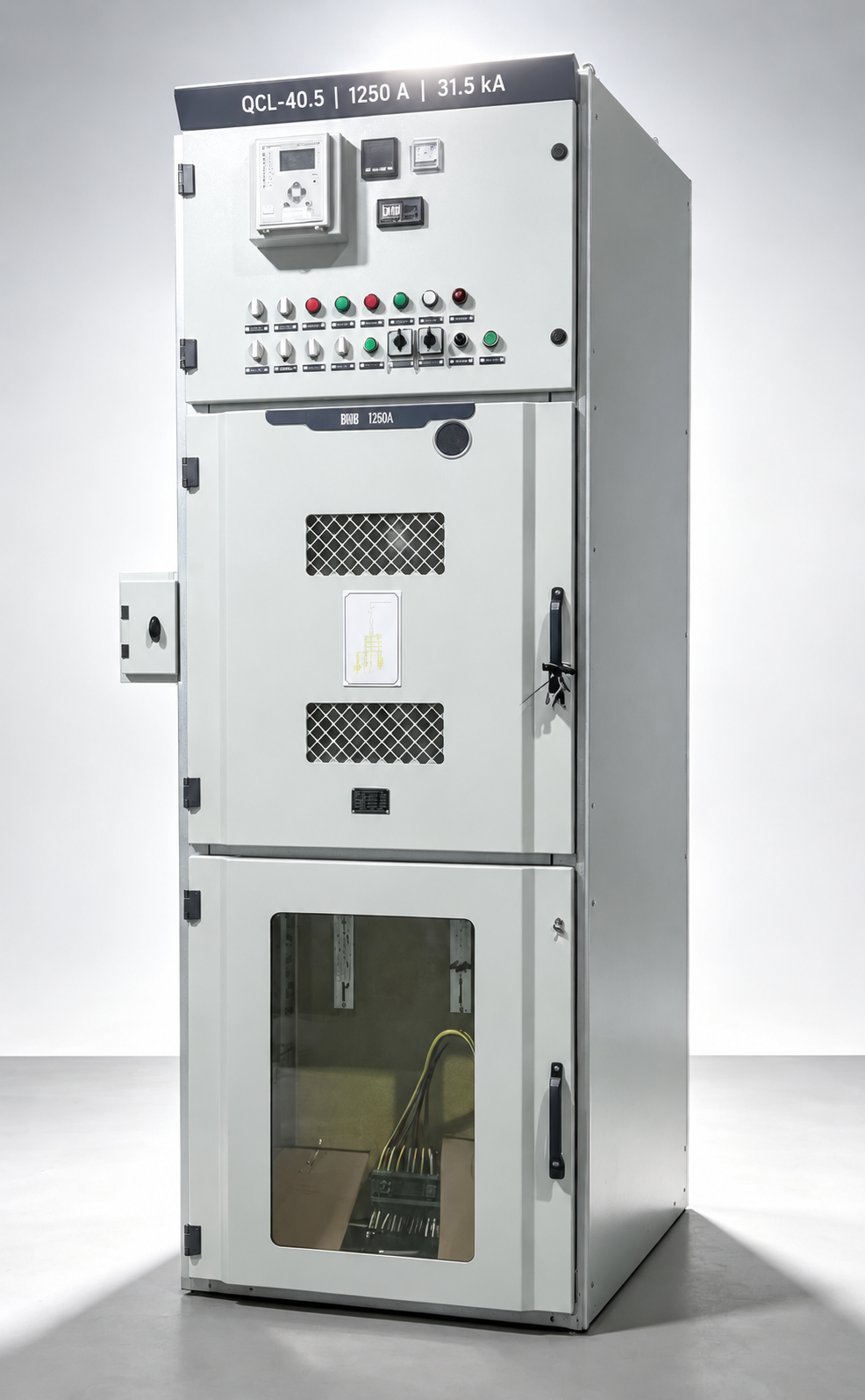

QCL-40.5 КРУЭ/GIS 40,5 кВ
Газоизолированное распределительное устройство для систем 33/35/36/40,5 кВ и проектных подстанций.
Запросить предложение
Назначение и область применения
QCL-40.5 применяется в проектах, где требуется компактное средневольтное распределительное оборудование и согласованная конфигурация ячеек. Параметры проверяются по расчету сети и тендерной спецификации.
Технические данные для выбора
| Серия | QCL-40.5 |
|---|---|
| Класс напряжения | 40,5 кВ; проектное применение 33/35/36/40,5 кВ |
| Доступные номинальные токи | 630 / 1250 / 2500 / 3150 А — по отдельным проектным конфигурациям |
| Конфигурация | По утвержденной SLD и техническому заданию |
Открытый каталог V3 охватывает конфигурации 630–1250 А. Варианты 2500 А и 3150 А требуют отдельного подтверждения конструкции, параметров и документов. В записи SL2025/0696-01 указана модель QCL-40.5/1250-31.5 и категория «испытания изоляции»; обозначение модели само по себе не подтверждает испытания всех указанных номинальных токов.
Технические данные QCL-40.5 (English / на английском) · Область действия протоколов (English / на английском)
Окончательные параметры, функции ячеек, компоненты, документы и объем поставки подтверждаются утвержденной SLD, спецификацией и договором.
Данные для технической проверки
- Номинальное напряжение, частота и ток
- Ток короткого замыкания и требуемая длительность
- Однолинейная схема и количество функциональных ячеек
- Защита, измерение, блокировки и управление
- Страна, условия эксплуатации, требуемые стандарты и документы
